一、概述
GGD交流低壓開關柜適用于發電廠、變電所、工礦企業等電力用戶作為交流50Hz，額定工作電壓為400V，額定電流至3150A的配電系統中作為動力、照明及配電設備的電能轉換、分配與控制之用。
二、用途
GGD型交流低壓開關柜是根據能源部廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω?，?dòng)熱穩定性好，電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_(kāi)關設備的更新?lián)Q代產品使用。
三、用途
GGD型交流低壓開關柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備和控制設備》等標準。

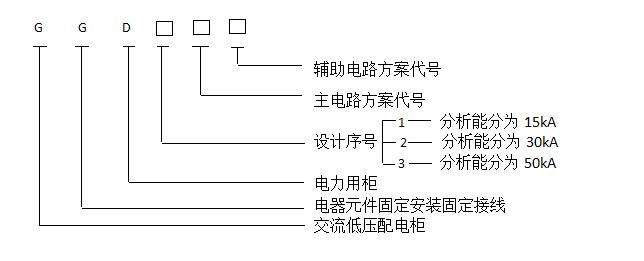

四、產品型號及含義
五、使用條件
1 周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃。24h內的平均溫度不得高于35℃。
2 戶內安裝使用，使用地點的海拔高度不得超過2000m。
3 空氣清潔，相對濕度在最高溫度+40℃時不超過50%，在較低溫度時，允許有較高的相對濕度，例如 +20℃時為90%，但應考慮到由于溫度變化而可能偶然產生適度的凝露。
4 安裝傾斜度不超過5%。
5 污染等級3。
6 設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
7 用戶有特殊要求時可與制造廠協商解決。
六、主要技術參數
1 額定參數
| 序號 | 項目 | 單位 | 技術參數 |
| 1 | 額定工作電壓 | V | AC400 |
| 2 | 額定頻率 | Hz | 50(60) |
| 3 | 額定絕緣電壓 | V | 660 800 900 1000 |
| 4 | 1min工頻耐受電壓 | V | 2500 3000 3500 |
| 5 | 額定電流 | A | 3150 |
| 6 | 控制電動機功率 | kW | 0-160 |
| 7 | 額定短時耐受電流 | kA | 15 30 50 |
| 8 | 額定峰值耐受電流 | kA | 30 63 105 |
| 9 | 防護等級 | ≥IP30 | |
| 10 | 輔助工作電壓 | V | AC220V |
| 型號 | 額 定 電 壓 V |
額定電流 A |
額定短路開斷電流 kA |
額定短時 耐受電流 （１ｓ）（ｋＡ） |
額定峰值 耐受電流 kA |
|
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600 630 | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 1600 | 30 | 30 | 63 |
| B | 1000 | |||||
| C | ||||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
其他與產品正常使用條件不符的特殊要求（如海拔、溫度等）
